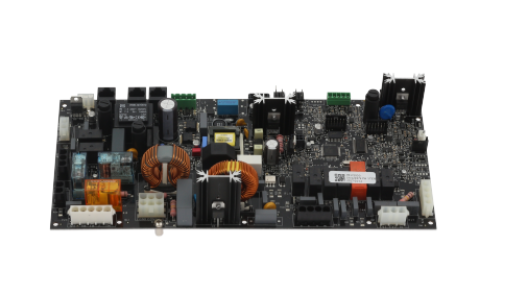

Плата силова PE1725D для Unox XVC/XBC моделей 5 серії

КОМПЛЕКТ ПЛАТИ ПІТАННЯ S. E CHEFTOP — BAKERTOP, PE1725 D

Силова електронна плата встановлюється в пароконвектомати Unox XVC п'ятої серії. Відрізняється від плати PE1725A и PE1725E додатковими роз'ємами.

Опис роз'ємів плати та їх під'єднання. Ця інформація корисна буде працівникам сервісних служб для правильного під'єднання.

1. P12-P13-P14 12 V BUS порт для аксесуарів
2. P11 12V живлення плати керування й подавання звукового сигналу
3. P5 12V Роз'єм для правої панелі перезавантаження печі (на правому боці печі)
4. P6 5V Мікроперемикач дверей
5. P8 5V другий мікроперемикач дверей (тільки для печей із візками)
6. P2 5V Роз'єм для багатоточкового щупа (стандарт для всіх Chef Top Gas і Electric Power)
7. P7 5V Tроз'єм для датчика температури 2 (внутрішня частина дверей)
8. P1 5V Одноточковий щуп (стандарт для всіх Baker Top і Chef Top ECO)
9. P22 5V Роз'єм для температурного датчика 1 — верхня межа температури (шкіри вентилятора)
10. P10 5V Тахометр мотора
11. P24 220V Роз'єм для контакторів (для ТЕНів)
12. P17 220V Роз'єм для соленоїдного клапана (STEAM.Maxy)
13. P18 220V Роз'єм для помпи для миття та сольоїдного клапана
14. P16 220V Роз'єм для подавання живлення на плату потужності
15. P26 220V — 5V Забезпечення мотора енергією, термозахист роз'єму
16. P27 220V Роз'єм ТЕНів і вентилятора
17. P29 Не використовується
18. P21 220V роз'єм для активації DRY.Maxy
19. P9 12V роз'єм для заднього охолоджувального вентилятора
20. F1 160mA Запобіжник другого трансформатора
21. F2 1.6 A Запобіжник основного трансформатора
22. F3 160mA Запобіжник термостата безпеки

Встановлюється в печах:
XBC ― 405/E, 605/E, 615G, 805/E, 815G, 905E, 1005EP
XVC ― 055E, 105/E/EP, 205/E, 305/E/EP, 505/E/EP, 515G/EG, 705/E/EP, 715G/EG, 905EP, 1005/EP, 1015G/EG, 4005/EP
