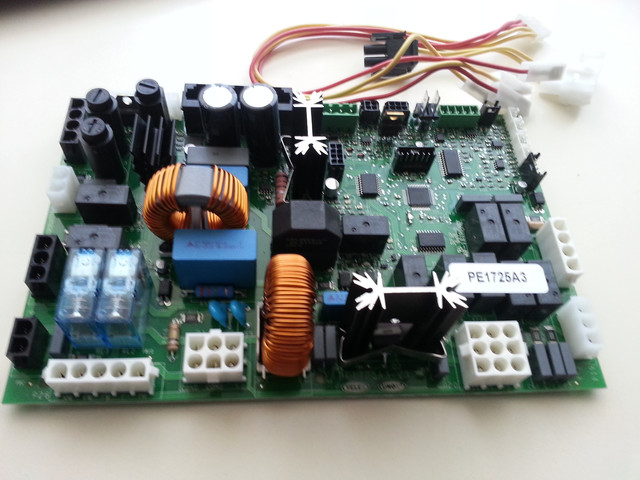

Модифікована плата PE1725E0 для Unox і Flash накопичувач USB

01 квітня 2014

Плата потужності PE1725E0 має наступні зміни:
― Вирішення проблем зв'язку з платою керування, які перешкоджали нормальній роботі у минулому PE1725D0;
― Видалення електронного термостата (був замінений незалежним механічним термостатом);
Інтеграція виходу для контролю електроклапана миття в задньому картері (замінює плату PE1726D0 в наборі Pollo). 3. Доступ USB для технічних операцій
Новий печі лінії ChefTop і BakerTop оновленої серії 5E мають в заводській комплектації інтегровану плату UNOX.Link PE1971B0 яка має вхід USB. Крім цього користувач має можливість установки програмного забезпечення плати управління PE1740C0. За допомогою даного інтерфейсу, використовуючи flash накопичувач USB UNOX (див. розділ 4) можливо як оновлення програмного забезпечення плати управління без використання зовнішнього USB - інтерфейсу XC236, так і установка параметрів аксесуарів.
Оновлена серія 5E несумісна з комплектами UNOX.Link XC239, XC260, XC261.

Установка програмного забезпечення
Програмне забезпечення плати управління може бути встановлено через вхід USB, розташований на платі UNOX.Link, встановленої в заводській комплектації, використовуючи при цьому офіційне програмне забезпечення UNOX для контролю ChefTop/BakerTop, розташоване коректно на flash накопичувачі USB UNOX (для ознайомлення зі структурою flash накопичувача USB UNOX див. розділ "Ієрархічна структура папок" пункт "Flash накопичувач USB UNOX"). Для установки програмного забезпечення:
1. Переконатися, що в папці flash накопичувача UNOX (див. відповідний розділ) міститься файл з прошивкою ChefTop/BakerTop, що має назву 17410000.bin
2. Переконатися в тому, що піч включена і не активний цикл готування/ випічки;
3. Вставити flash накопичувач PE2023A0 в роз'єм USB схеми UNOX.Link PE1971B0;
4. Перейти до прихованого меню першого рівня, вибрати адресу 10 і параметр FRW;
5. Натиснути одночасно кнопки STEP і START на 5 секунд;
6. Піч перейде в режим очікування (standby): дочекатися коректного перезапуску печі (близько 7 хвилин);
7. Витягти флеш накопичувач USB UNOX з роз'єму.

Завантаження параметрів
Параметри можуть бути завантажені з flash накопичувача USB UNOX. Це ті ж самі заводські параметри, які використовуються на фабриці. Для їх завантаження з флеш накопичувача USB UNOX в піч:
1. Переконатися, що в папці flash накопичувача UNOX (див. відповідний розділ) міститься файл параметрів, що має назву PARAM;
2. Переконатися в тому, що піч включена і не активний цикл випічки;
3. Вставити flash накопичувач PE2023A0 в роз'єм USB плати UNOX.Link PE1971B0;
4. Затиснути одночасно кнопки STEP і FAN (вентилятор) на 5 секунд;
5. На дисплеї відображає час з'явиться адреса вибраного пристрою: якщо пристрій має індикатор, він почне блимати;
6. На програмному дисплеї з'явиться перша ― буквена частина ідентифікаційного коду пристрої, наприклад "XVC";
7. Використовувати кнопки "плюс" і "мінус" для вибору коду пристрою, який потрібно оновити так, як він визначений в технічних даних даного пристрою, наприклад "XAV" (коди розташовані в алфавітному порядку);
8. Натиснути "START" для підтвердження обраного коду;
9. На програмному дисплеї з'явиться друга ― номерна частина ідентифікаційного коду пристрої, наприклад "XAV605" (с випадку перевищення 5 знаків напис буде автопрокручиваться);
10. Використовувати кнопки "плюс" і "мінус" для вибору номерний частини ідентифікаційного коду пристрою так, як він визначений в технічних даних цього пристрою, наприклад "XAV815";
11. Натиснути "START" для подтвержления вибору другої частини коду;
12. На програмному дисплеї тепер з'явиться остання частина ідентифікаційного коду (яка також може бути порожнім),наприклад "XAV815";
13. Використовувати кнопки "плюс" e "мінус" для вибору останньої частини ідентифікаційного коду пристрою так, як він визначений в технічних даних даного пристрою, наприклад "XAV815EG";
14. Натиснути кнопку "START" для підтвердження кінцевого коду і чекати кілька секунд до звукового сигналу, що підтверджує копировани параметрів;
15. Після чого система переходить на наступне пристрій;
16. Для того, щоб пропустити цей крок, натиснути "P";
17. Для налаштування інших пристроїв повторити кроки з 6 до 15 до завершення оновлення всіх потрібних пристроїв;
18. Після завершення оновлення всіх пристроїв піч повернеться в основне меню;
19. Витягти флеш накопичувач USB UNOX;
20. Вимкнути піч від харчування і залишити виключеною на 15 секунд;
21. Після чого піч/колона(група пристроїв) може бути включена для нормального використання.

Завантаження параметрів калібрування газового клапана
Актуально тільки для газових печей.
1. Переконатися в тому, що папка flash накопичувача UNOX (див. Відповідний розділ) містить файл параметрів газового клапана з назвою GAS;
2. Переконатися в тому, що піч включена і не активний цикл випічки;
3. Вставити зовнішній USB flash накопичувач UNOX в роз'єм USB плати UNOX.Link;
4. Перейти до прихованого меню першого рівня, адреса пристрою ― 12;
5. Вибрати параметр GAS;
6. Затиснути одночасно кнопки "START" і "STEP" на 5 секунд;
7. Дочекатися акустичного сигналу та зникнення написи "WAIT" з дисплея 5x16;
8. Нажать “P” для выхода из меню.
Заметка по газовым печам Действие LMP (очистка всех значений параметров) не удаляет значения параметров газового клапана. Параметры газового клапана нуждаются в модификации только в случае замены газового клапана или газовой платы.

Flash накопитель USB UNOX
Flash накопитель USB UNOX поставляется в комплекте с печью. Существуют 3 версии flash накопителей, которые различаются собой набором инструкций:
1. Австралия
2. Европа
3. США
Содержание flash накопителя
― Инструкции в электронном формате данного оборудования и ему аналогичного;
― Инструкции в электронном формате аксессуаров, доступных на данное оборудование;
― Обновленное программное обеспечение и идентичное тому, которое установлено на плате управления данного оборудования на заводе;
― Файлы со списком параметров, разделенные по моделям печей и аксессуаров;
― (Тільки для газових печей) Файл з параметрами калібрування, на момент заводського контролю, газового клапана.

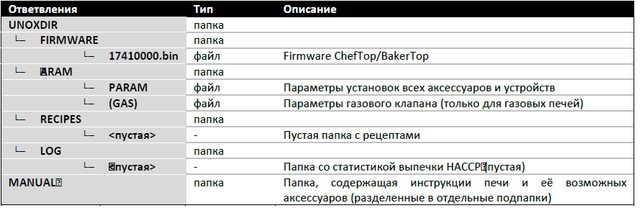

Структура папок флешки
