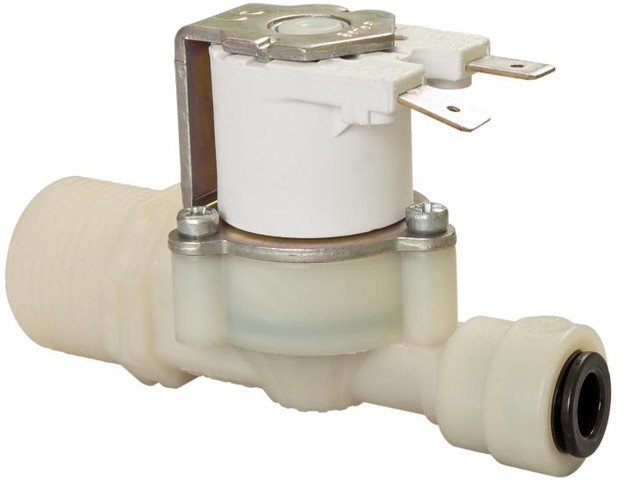

Магнітні соленоїди Unox

Так як компанія Unox дуже вимоглива до постачальників компонентів для свого обладнання, вона вибирає найкращі компанії для співпраці, однією з таких компаній італійських виробників електромагнітних клапанів є компанія RPE.

Основну увагу інженери RPE приділяють впровадженню інноваційних технологій при проектуванні з подальшим виготовленням продукту, якість - є фундаментальною основою закладеної в стратегію розвитку самої компанії. При виготовленні клапанів використовуються тільки екологічно чисті та безпечні матеріали, приділяється увага якості металу дроту обмотки електромагнітних котушок, основні корпуси а також фітинги швидкого підключення труб технологією виготовлені литтям під тиском з харчового пластику, не змінює хімічний склад протікає рідини.

Клапани RPE серії R які використовується в пароконвектоматах Unox, регламентуються міжнародними стандартам UNI EN ISO 9001: 2008, а також нормами сертифікатів ACS , WRAS, NSF, UL, КТЗ, DM174/2001, EN60335

Короткий опис конструкції і принцип роботи електромагнітного клапан RPE серії R

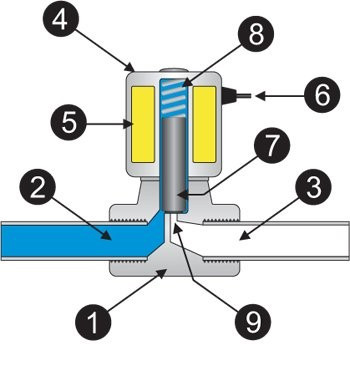

На наведеному нижче малюнку показані основні компоненти електромагнітного клапана. Клапан показаний на малюнку в нормальному закритому стані.

1.       Корпус клапана

2.       Вхідний порт під'єднання (фітінг)

3.       Вихідний порт під'єднання (фітінг)

4.       Електромагнітна котушка

5.       Обмотка

6.       Штекер підключення

7.       Плунжер з мембраною

8.       Пружина плунжера

9.       Зона руху мембрани (відкриття/закриття)

Принцип роботи електромагнітного клапана

Рідина, надходячи через вхідний порт (2) зупиняє свій рух, при подачі напруги на штекер (6) під дією електромагнітної індукції обмотки (5), плунжер (7) рухається вгору відкриваючи мембраною зону (9) тим самим пропускаючи потік води до вихідного порту (3). При припиненні подачі напруги на штекер (6) плунжер (7) під дією пружини (8), закриває отвір надходження рідини, тим самим припиняючи подачу рідини до споживача.
